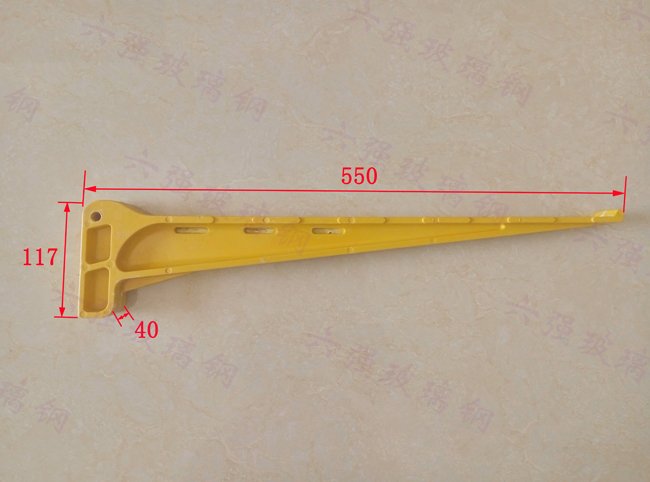

组合式电缆支架-ZH550
发布日期:2018-4-6 22:44:07    浏览:6165
产品分类:组合式电缆支架
产品简介: 【材质/工艺】:玻璃钢材质--模压成型工艺
【产品尺寸】:550mm 【特殊尺寸可定做】
【使用场景】:适合电厂,电力电缆沟及电信电缆沟,地铁隧道等电缆敷设场所,现场安装及电缆敷设施工。
订购热线:13785874466

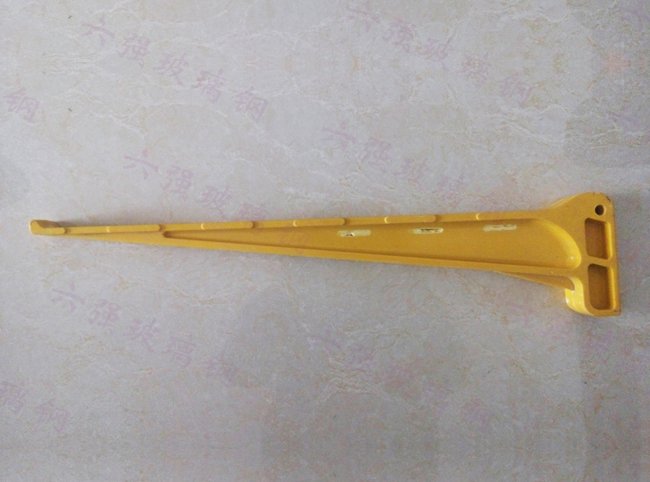

产品展示 PRODUCTS


【材质/工艺】:玻璃钢材质--模压成型工艺
【产品尺寸】:550mm 【特殊尺寸可定做】
【使用场景】:适合电厂,电力电缆沟及电信电缆沟,地铁隧道等电缆敷设场所,现场安装及电缆敷设施工。
【产品介绍】:组合式玻璃钢电缆支架产品材料为热固性高分子复合材料,由树脂、玻璃纤维及填料组成,其特点是材料性能和产品结构根据使用对象的要求同时设计,并且材料的制作和产品的制作同时进行。

常用尺寸:

玻璃钢电缆支架检验报告

组合式电缆支架组成部分
  组合式电缆支架是由托臂、立柱和连接螺栓组成。立柱为槽型材料,可根据需要任意截取长度,调节层高,自由装配;托臂有十种规格供选择,满足不同长度和荷载要求。
  托臂装配连接螺栓规格为M8*65,立柱固定膨胀螺栓为M12。
组合式玻璃钢电缆支架的优势
  安装方便、比重小、机械强度高、耐腐蚀、安装快捷、使用寿命长;在电缆沟内设计使用寿命为50年,地面为25年。
安装方式:
  组合式玻璃钢电缆支架由电缆支架、立柱和连接销、固定帽组成,其立柱可根据需要任意截取长度,调节层高,自由装配,满足不同长度荷载要求
  1、根据电缆沟、电缆渠道的净宽及电缆型号大小选择支架规格,如有特殊需要,可根据实际情况制定。
  2、将固定立柱的膨胀螺栓(M12x100或120mm)按设计要求尺寸装入沟臂内。
  3、将立柱与固定在沟臂上螺栓按顺序安装并固定好,然后将支架嵌入立柱槽内,使支架上的孔眼对准立柱槽边侧眼位,用连接销栓穿住,两边用塑料帽固定住。
  4、安装宜水平走向,如倾斜则需要采用其它措施固定电缆。
  5、要求平衡、竖直,同侧支架水平间距80厘米,双侧支架错开安装,保证支架均衡承载。
  6、固定墙面须平整,保证立柱受力面积,避免扭曲,铺设电缆时,宜采用自上而下铺设,拖动电缆时宜水平拖动。
安装图纸:

安装效果图:
